1、方案簡介

地表水水質監測是重要的水環境保護措施，常規的地表水環境監測手段不能滿足水資源保護的多方位、高水平管理的要求，不能滿足快速準確和實時測報水質信息的要求。隨著現代傳感、自動測量、自動控制、計算機應用、網絡通訊等技術的不斷進步，很好地解決了水質在線自動監測問題。

地表水水質在線監測系統由中心站和水質自動監測站兩部分組成，它以在線自動分析儀器為核心，綜合運用了自動監測技術、自動控制技術、計算機應用技術，通過專用的數據管理平臺和通訊網絡來滿足環境監測和城市管理的需要。





2、監測參數

理化指標： pH、電導率、濁度、溫度；

營養鹽及有機污染綜合指標：溶解氧、化學需氧量、氨氫、高錳酸鹽指數、總磷、總氫、總有機碳、硝酸鹽氮、亞硝酸鹽氮；

無機陰離子：硫化物、氰化物、硫酸鹽、氯化物、氟化物等；

金屬及其化合物：銅、鉛、鋅、鎘、鐵、錳、砷、汞、六價鉻；

有機污染物：揮發酚、苯胺、石油類、V0Cs、 陰離子活性劑；

其他：葉綠索、藍綠藻、生物毒性等。





3、具體應用

（1）飲用水水源地水質監測和預警；

（2）重點河流、湖泊、濕地等水質監測；

（3）地表水行政交接斷面水質監測；

（4）污染源排放及污染物減排監測。





4、監測頻次

一般監測頻次設為每4h監測一次(即每天6個監測數據)。當發現水質狀況明顯變化或發生污染事故時，監測頻率可調整為連續監測。監測數據可根據需要進行上傳和共享。





5、功能模塊配置

地表水環境在線監測系統主要由采水單元、預處理單元、分析監測單元、數據采集單元、數據傳輸單元、系統控制單元、輔助分析單元、 遠程監控中心等構成。

（1）采水單元

主要完成水質自動監測站的水樣采集，由采水構筑物、采水泵采水管路，防堵塞裝置、保溫配套裝置、管道反沖洗裝置等構成。可提供棧橋、浮船、浮球等多種采水方式，雙泵雙管路采水，一用一備滿足不間斷監測要求。

（2）預處理單元

根據不同的參數要求對水質自動監測站采集的水樣進行預處理，包括過濾、多級沉淀、膜片精密過濾、超聲波勻化、物理化學方法除藻等。

（3）分析監測單元

分析監測單元完成監測站水質監測參數的分析過程，監測參數有水溫、PH、電導率、濁度、溶解氧、高錳酸鹽指數、氨氮、總磷、總氮等等。

（4）數據采集單元

采用工控機和PLC系統配合的方式實現地表水環境在線監測系統儀器數據的采集與存儲。

（5）數據傳輸單元

數據傳輸單元實現數據及控制指令的上行及下行傳輸過程，以光纖、ADSL等有線傳輸為主，GPRS等無線傳輸為輔，完成遠程數據傳輸與通信。同時，配備無線4G/5G上網設備進行遠程桌面維護和無線數據傳輸。

（6）系統控制單元

系統控制單元實現整個在線水質監測系統的預處理控制、除藻控制等，實現對系統運行狀態的監控。

（7）輔助分析單元

輔助分析單元包含UPS穩壓電源、試劑冷藏箱，防雷單元，龐液單元站房門禁系統，視頻監控、溫溫度控制、自動滅火裝置等部分。

（8）遠程監控中心

遠程監控中心作為系統的中心站，實時接收數據并進行遠程監控操作及數據分析。

6、監測方式

地表水在線監測方案可根據需要將監測方式分為浮標式水質監測站、微型監測站、集成式監測站和固定式水質監測站等。（摘自：知乎）

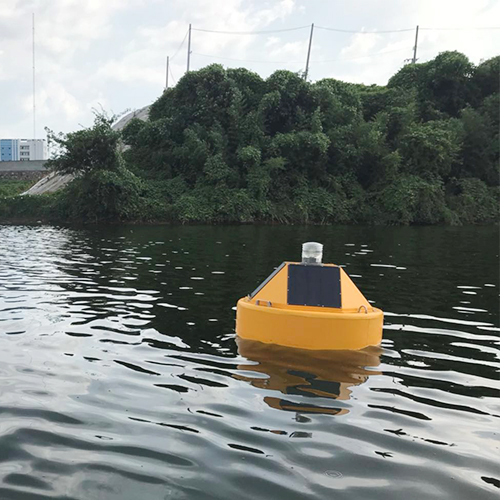

浮標式水質自動監測站

集成式水質自動監測站

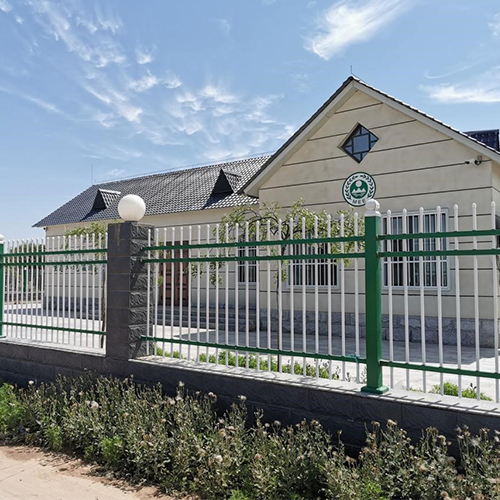

固定式水質自動監測站
